为了帮助大家熟悉太阳能供电系统的使用方法，本文给大家整理了一些太阳能供电系统的接线方法和工程实施注意事项。
控制器端口介绍
TP-LINK一体化模块式太阳能产品智能太阳能控制器TL-K234有两个太阳能组件接口，三个电池接口，三个12V DC输出接口，一个RJ45百兆网口，接不同的负载可以组成多种应用模式。下面给大家介绍详细接线方法。
一体式太阳能产品TL-SP620/630/930H对外只有一个网口和三个负载接口，接线方法相对简单，所以本文主要以TL-K234为例给大家介绍详细接线方法。
接法1-单接4G摄像机
控制器可通过连接4G摄像机网口联网，具体接线方法如下：
接法2-4G路由器+高速球
非4G摄像机可通过连接4G路由器联网，出厂状态下，控制器的三个负载接口均为12V DC圆形公头，接高速球机时，需要将其中一个异形接头先换成高速球机的接线端子再给高速球机供电，其他接线方法类似。
接法3-摄像机+单网桥
部分远距离传输场景会连接网桥上网，太阳能控制器只接一个网桥的接线方法如下：
接法4-摄像机+双网桥（中继）
当传输距离较远或信号衰减较严重时，一般会通过网桥中继，太阳能控制器接两个网桥的接线方法如下：
为保证整个太阳能供电系统快速正确安装和效果发挥最佳，需要注意以下几点：
1、 太阳能组件安装；
（1）应保证安装点位四周无遮挡，如果安装在房屋、树木周围，需保证电池板安装高度高于障碍物；
（2）所有电池板接口应注意做好严格的防水措施，避免出现短路、漏电等问题；
（3）使用场景如果是工地、高粉尘、泥土的场景，需注意定期维护光伏板正面清洁；

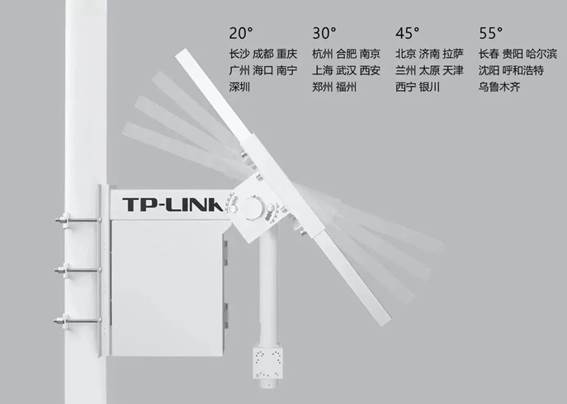

2、 太阳能电池板倾角选择
为了使太阳能发电效率达到最佳，太阳能电池板在安装时应根据所处地理位置和地形、地貌适当调整倾角，全国主要城市的推荐安装角度如下：
